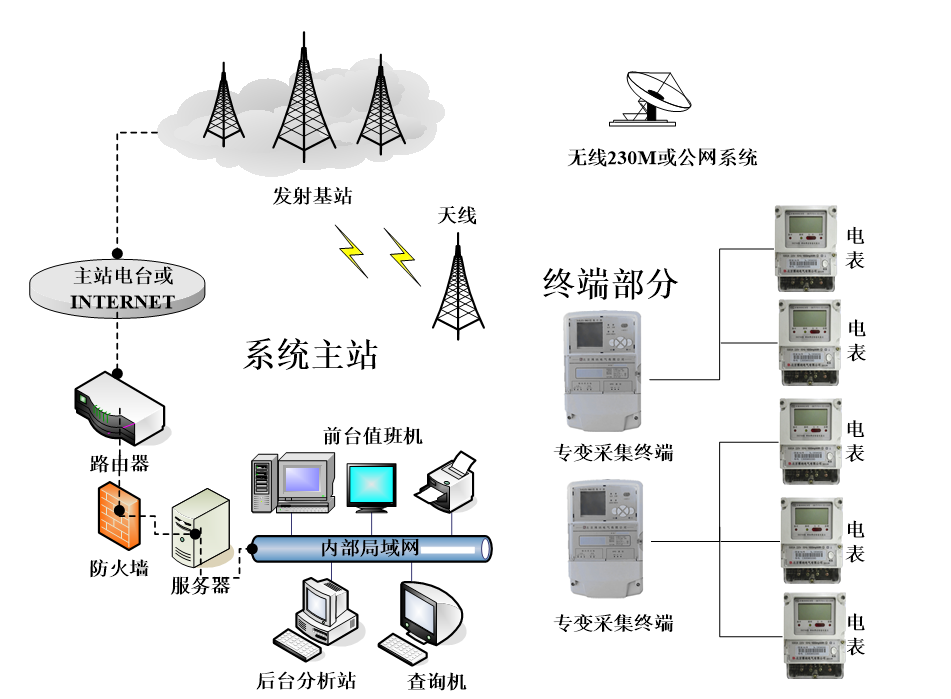

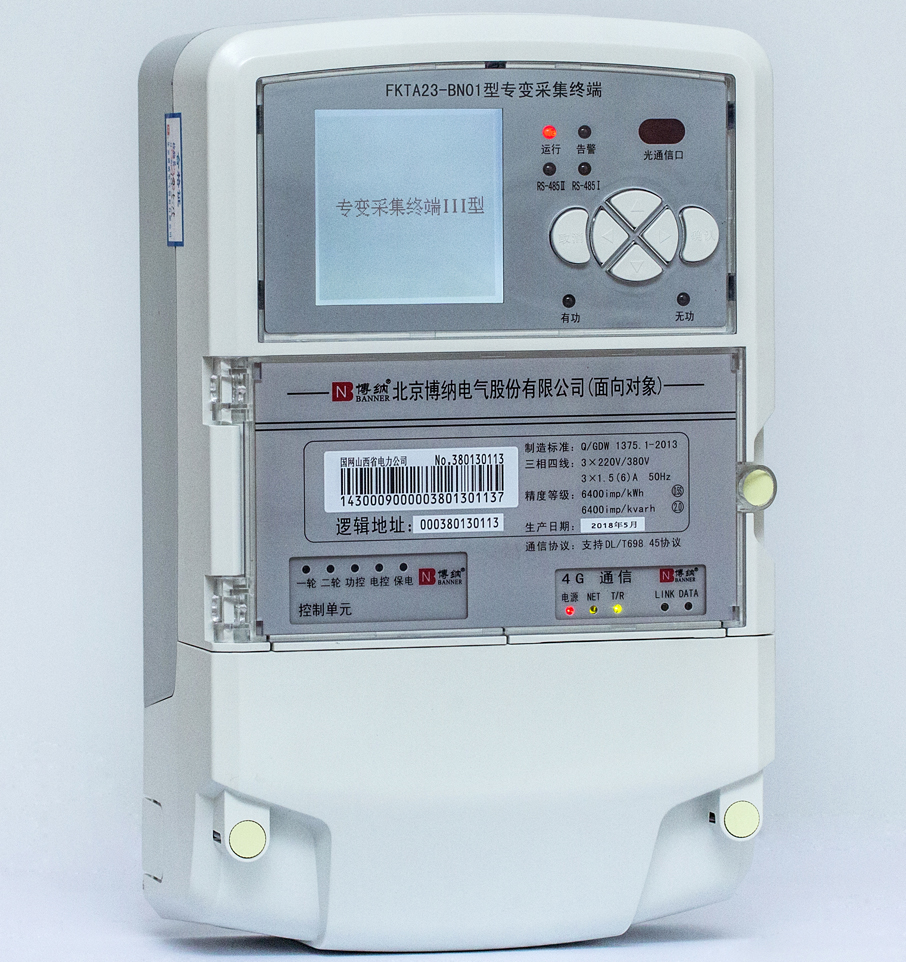

FKTA23-BN01型專變采集終端綜合了現代通信、計算機軟硬件及電力營銷等多項技術，能夠?qū)崿F(xiàn)對專變用戶的電能信息采集，包括電能表數據采集、電能計量設備工況和供電電能質量監測，以及客戶用電負荷和電能量的監控，并通過（2G 3G 4G）/CDMA、電話MODEM、有線等多種通訊方式實現電力負荷管理及控制系統主站與現場終端之間的數據通訊。
利用其遠程控制和負荷監測、管理等功能，可以實現錯峰用電，有序用電，減緩電力供需矛盾。是解決用電緊張問題，實現需求側管理的重要技術支持手段。同時也可作為配變監測、分臺區管理的技術支持系統。

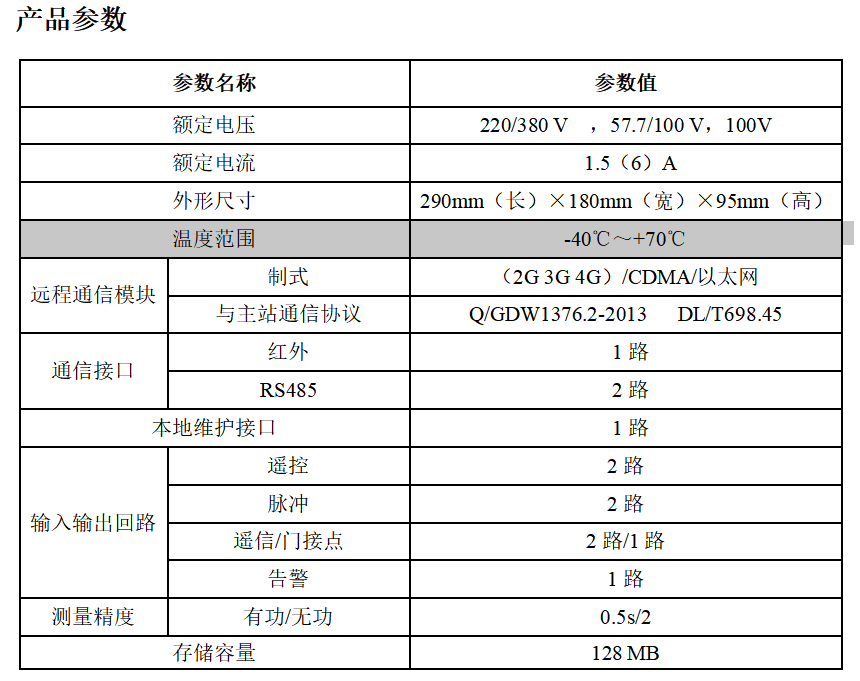

性能描述
軟件
終端軟件基于32位linux設計，內核版本2.6，支持多線程，實時性好，穩定可靠。配置UBIFS防崩潰日志文件系統，確保數據不丟失。
終端軟件采用模塊化設計，分為通訊資源管理、數據文件管理、通訊規約庫、上行通訊應用、抄讀電能表應用、異常處理、遠程升級等功能單元，可分別進行維護和升級。
終端支持以腳本方式運行選配功能，同時支持（2G 3G 4G）/CDMA/3G/以太網等通訊通道自動識別。顯示界面支持以腳本方式組織顯示內容。
終端支持設置最多64個總加組，2路遙信、2路脈沖，依據預設置的參數，對用戶的功率、電量等數據實時監測，實現有序用電管理，準確判斷功率越限、電費余額不足等異常，并實施拉閘限電等措施。
硬件
終端硬件采用32位ARM9核心的MCU，配置64M字節內存和128M字節flash，可保存半年的電能量、電壓、電流等曲線數據。
上行通訊單元采用模塊化設計，支持GPRS/CDMA/3G/以太網等方式，有沖擊保護，支持熱插拔。
顯示屏使用160x160點陣LCD，可顯示10行10列的GB2312標準字庫漢字，配置6個按鍵，可以實現本地參數設置和數據、參數、狀態等信息的查看。
終端內置1組交流模擬量采樣裝置，模塊化設計，能夠準確測量電壓、電流、功率、電能等數據，準確判斷并記錄失壓、斷相、失流、逆相序等電網異常狀態。
